Controlador del Factor de Potencia 8 pasos, 120...510VCA

120...510 Vca

MEDICION DE ENERGIA Y CONTROL DEL FACTOR DE POTENCIA

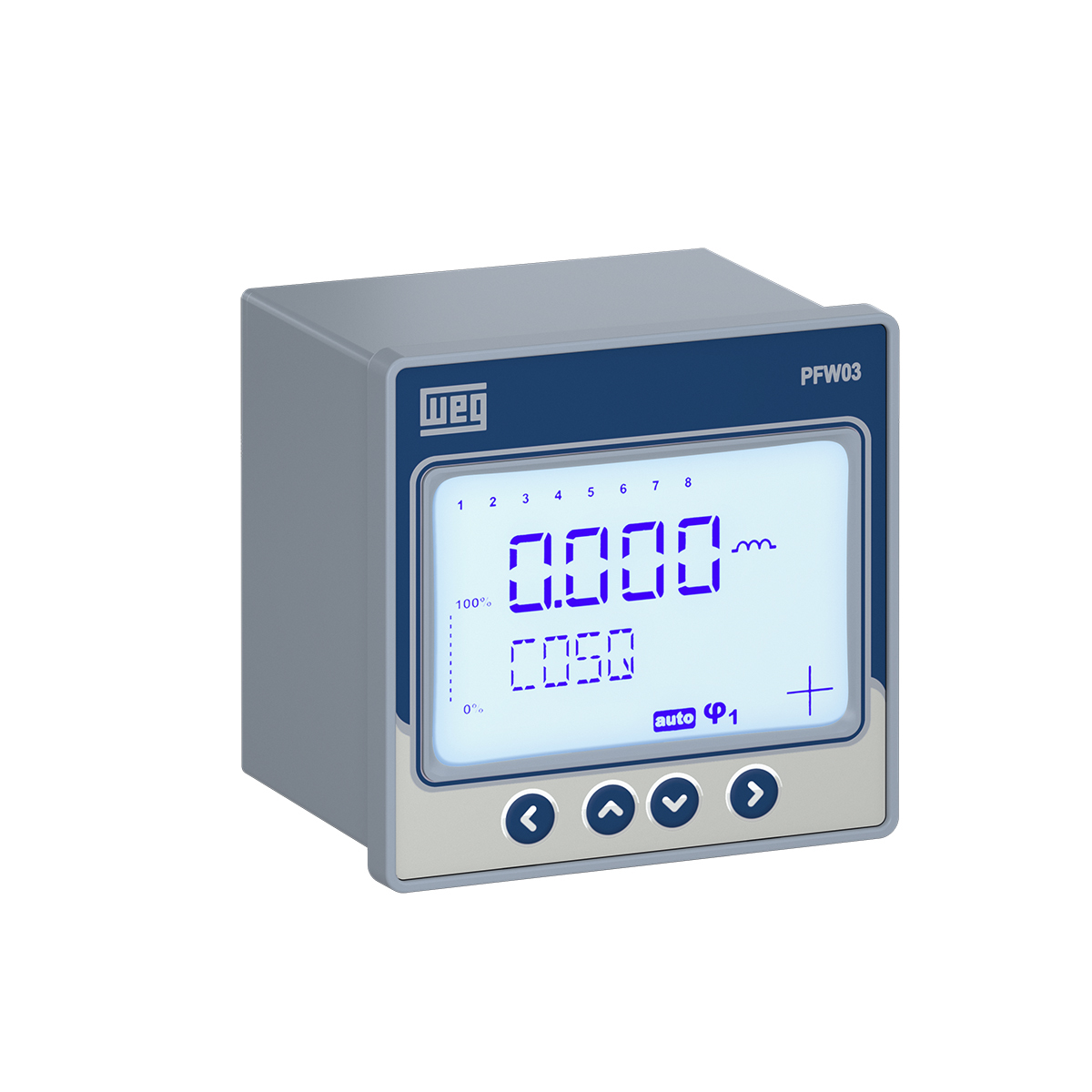

Controlador Automático del Factor de Potencia - PFW03
PFW03-M8
No. Pasos: 8
Tensión de alimentación: 120...510 Vca
Medición: monofásico

Confiabilidad, Seguridad Y Gestión de Instalación Eléctrica

Los analizadores MMW y los controladores automáticos del factor de potencia PFW posibilitan la

medición de grandezas eléctricas, la energía reactiva consumida en procesos industriales, comerciales

y residenciales, así como control de cargas. Los MMW y PFW permiten una evaluación de la calidad

de energía eléctrica. Este análisis puede ser hecho por los registros o por la visualización rápida de

tensión, corriente, potencia, demanda, energía eléctrica y armónicos hasta el 51° orden, además de

pantallas con diagrama fasorial, forma de onda y gráfico de barras de los armónicos.

Datos técnicos MMW:

• Medición de energía directa y reversa.
• Sensor de temperatura interno.
• Entradas y salidas digitales configurables.
• Diagrama fasorial; forma de onda y gráfico de barras de armónicos.
• Reloj en tiempo real.
• Comunicación con salida serial aislada RS485, protocolo Modbus-RTU.
• Identificación en el display de las alarmas accionadas.
• Lectura del factor de potencia.
• Memoria para 1,920 registros de parámetros horarios, 240 diarios y 36 mensuales para lectura local o exportación vía red de comunicación.
• Identificación de secuencia y falta de fases e indicación de presencia de corriente y tensión.
• Posibilidad de separar las mediciones de energía en 2 períodos distintos.
• Conexiones a sistemas monofásicos o trifásicos en estrella (3F+N) o trifásicos en delta (3F).

  Datos técnicos PFW:
• Conmutación de capacitores y reactores con disponibilidad de 8 a 24 etapas de control.
• Aplicable para sistemas balanceados y desbalanceados.
• Capacidad para “aprender” y registrar las potencias reactivas de las etapas. Exenta la parametrización de cada una de ellas.
• Múltiples modos de compensación de reactivos.
• Posibilidad de creación de 2 períodos de lecturas de parámetros eléctricos, utilizando la entrada digital disponible.
• Sensor de temperatura interno.
• Registro de los ciclos de conmutación y tiempos actuados de las etapas.
• Medición de energía directa y reversa.
• Registros de los valores máximos, mínimos y medios de los parámetros eléctricos disponibles.
• Diagrama fasorial, tabla y gráfico de barras de armónicos hasta el 51° orden para corriente y tensión.
• Reloj en tiempo real.

  Beneficios:
• Medición de energía con 2 fuentes de alimentación distintas.
• Almacenamiento de valores medidos y calculados.
• Recolección de datos y gestión de energía.
• Robustez para sobrecargas momentáneas.
• Robustez para sobrecargas momentáneas.
• Control de potencia reactiva inductiva o capacitiva.
• Confiabilidad y agilidad en el mantenimiento del banco de capacitores.
• Análisis del sistema de energía eléctrica.

  Accesorios:
• USB-RS485-N.
• RS485-ETH-N.
• Membrana para protección IP66.




Aviso: Las imágenes mostradas son exclusivamente de carácter ilustrativo y pueden no ser la representación exacta del producto. Las características internas y/o externas de los productos pueden variar sin previo aviso.

*Favor de verificar existencias antes de realizar algún pedido.
